# K PT  Pinouts (Add-On) (INF 2212)

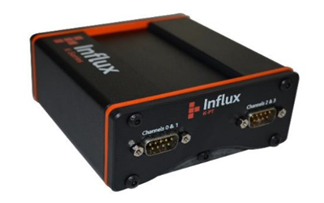

<figure><img src="https://1039220062-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FRhWtYvkHNZy7Jvdnc3wk%2Fuploads%2FXoR7rEF5ioSshlNlQzuY%2Fimage.png?alt=media&#x26;token=c299774c-07cf-4f92-aefb-3393577e7193" alt=""><figcaption><p>K-PT device</p></figcaption></figure>

### The Channel 0 & 1 Connector

The Channel connector is a male 9-pin Standard D-Type Connector with nuts.

<figure><img src="https://1039220062-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FRhWtYvkHNZy7Jvdnc3wk%2Fuploads%2FUTfbC7QilkiYdeP8uWQe%2Fimage.png?alt=media&#x26;token=fef867a8-532f-4c41-8cd3-fc7690c83001" alt=""><figcaption><p>Male 9-pin Standard D Type Connector</p></figcaption></figure>

<table data-header-hidden><thead><tr><th width="204"></th><th></th></tr></thead><tbody><tr><td><strong>Pin No</strong></td><td><strong>Pin Function</strong></td></tr><tr><td><strong>Pin 1</strong></td><td>Vs 1+</td></tr><tr><td><strong>Pin 2</strong></td><td>Vs 1-</td></tr><tr><td><strong>Pin 3</strong></td><td>Ex 1-</td></tr><tr><td><strong>Pin 4</strong></td><td>Ex 1+</td></tr><tr><td><strong>Pin 5</strong></td><td>GNDout</td></tr><tr><td><strong>Pin 6</strong></td><td>Vs 0+</td></tr><tr><td><strong>Pin 7</strong></td><td>Vs 0-</td></tr><tr><td><strong>Pin 8</strong></td><td>Ex o-</td></tr><tr><td><strong>Pin 9</strong></td><td>Ex 0+</td></tr></tbody></table>

### The Channel 2 & 3 Connector

The Channel connector is a male 9-pin Standard D-Type Connector with nuts.

<figure><img src="https://1039220062-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FRhWtYvkHNZy7Jvdnc3wk%2Fuploads%2FJkf5uR3POipw6mrnbJwf%2Fimage.png?alt=media&#x26;token=8b31840a-5f92-4ac5-ac1f-74cbb0d3d5f1" alt=""><figcaption><p> Male 9-pin Standard D Type Connector</p></figcaption></figure>

<table data-header-hidden><thead><tr><th width="160"></th><th></th></tr></thead><tbody><tr><td><strong>Pin No</strong></td><td><strong>Pin Function</strong></td></tr><tr><td><strong>Pin 1</strong></td><td>Vs 3+</td></tr><tr><td><strong>Pin 2</strong></td><td>Vs 3-</td></tr><tr><td><strong>Pin 3</strong></td><td>Ex 3-</td></tr><tr><td><strong>Pin 4</strong></td><td>Ex 3+</td></tr><tr><td><strong>Pin 5</strong></td><td>GNDout</td></tr><tr><td><strong>Pin 6</strong></td><td>Vs 2+</td></tr><tr><td><strong>Pin 7</strong></td><td>Vs 2-</td></tr><tr><td><strong>Pin 8</strong></td><td>Ex 2-</td></tr><tr><td><strong>Pin 9</strong></td><td>Ex 2+</td></tr></tbody></table>

### The K PT Connector

The K PT connector is a Female 25-pin Standard D-Type Connector with nuts.

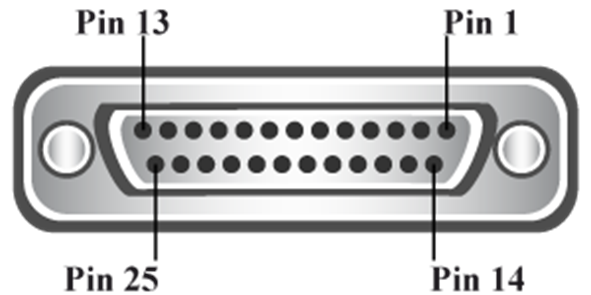

<figure><img src="https://1039220062-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FRhWtYvkHNZy7Jvdnc3wk%2Fuploads%2FqTXmHG9nBsWuay3fMqBv%2Fimage.png?alt=media&#x26;token=f8b28bf1-296f-4cf4-aa6b-7d3d6f9d6867" alt=""><figcaption><p>Female 25-pin Standard D-Type Connector </p></figcaption></figure>

{% hint style="info" %}

#### Notes:

* Do not apply voltages outside the voltage range the K-PT is configured for.
  {% endhint %}

<table data-header-hidden><thead><tr><th width="104"></th><th></th></tr></thead><tbody><tr><td><strong>Pin No</strong></td><td><strong>Pin Function</strong></td></tr><tr><td><strong>Pin 1</strong></td><td>+24V Output - ensure that the current drawn is not more than 75mA</td></tr><tr><td><strong>Pin 2</strong></td><td>+5V Output - ensure that the current drawn is not more than 75mA</td></tr><tr><td><strong>Pin 5</strong></td><td>Analog Ground</td></tr><tr><td><strong>Pin 6</strong></td><td>Analog Input 0 + ve</td></tr><tr><td><strong>Pin 7</strong></td><td>Analog Input 1 + ve</td></tr><tr><td><strong>Pin 8</strong></td><td>Analog Input 2 + ve</td></tr><tr><td><strong>Pin 9</strong></td><td>Analog Input 3 + ve</td></tr><tr><td><strong>Pin 10</strong></td><td>Analog Input 4 + ve</td></tr><tr><td><strong>Pin 11</strong></td><td>Analog Input 5 + ve</td></tr><tr><td><strong>Pin 12</strong></td><td>Analog Input 6 + ve</td></tr><tr><td><strong>Pin 13</strong></td><td>Analog Input 7 + ve</td></tr><tr><td><strong>Pin 14</strong></td><td>Ground Out</td></tr><tr><td><strong>Pin 15</strong></td><td>Ground Out</td></tr><tr><td><strong>Pin 17</strong></td><td>Analog Ground</td></tr><tr><td><strong>Pin 18</strong></td><td>Analog Input 0 - ve</td></tr><tr><td><strong>Pin 19</strong></td><td>Analog Input 1 - ve</td></tr><tr><td><strong>Pin 20</strong></td><td>Analog Input 2 - ve</td></tr><tr><td><strong>Pin 21</strong></td><td>Analog Input 3 - ve</td></tr><tr><td><strong>Pin 22</strong></td><td>Analog Input 4 - ve</td></tr><tr><td><strong>Pin 23</strong></td><td>Analog Input 5 - ve</td></tr><tr><td><strong>Pin 24</strong></td><td>Analog Input 6 - ve</td></tr><tr><td><strong>Pin 25</strong></td><td>Analog Input 7 - ve</td></tr></tbody></table>

{% hint style="info" %}

#### Note:

* Pins not mentioned in the description table(s) are NC.
  {% endhint %}
